以下为基于BMF240R12E2G3 SiC功率模块的两电平全碳化硅混杂逆变器时刻处理决策：足球体育

倾佳电子（Changer Tech）-专科汽车聚拢器及功率半导体(SiC碳化硅MOSFET单管，SiC碳化硅MOSFET模块，碳化硅SiC-MOSFET驱动芯片，SiC功率模块驱动板，驱动IC)分销商，聚焦新动力、交通电动化、数字化转型三大标的，致力于工作中国工业电源，电力电子装备及新动力汽车产业链。

1. 系统架构遐想

拓扑结构：两电平三相全桥逆变拓扑（Six-switch Converter）

中枢器件：

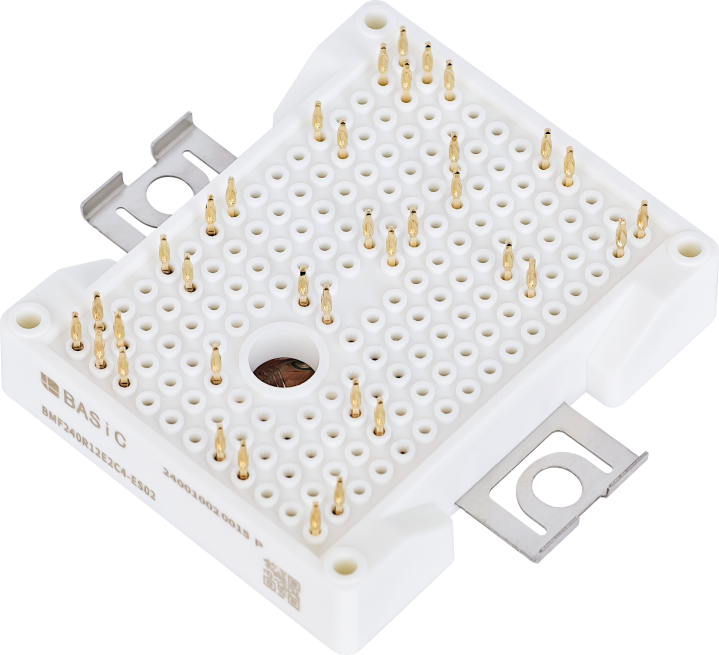

6× BMF240R12E2G3 SiC MOSFET模块（每相1个半桥模块）

直流母线电压：800V（适配1200V模块耐压，留25%裕量）

最大输出电流：240A（匹配模块一语气使命电流@80℃）

混杂功能：集成光伏MPPT输入 + 电板储能接口（DC-DC级）+ 并网/离网逆变输出

2. 要道遐想重心

(1) 驱动电路遐想

栅极驱动参数：

绽开电压：+18V（称心推选值18~20V）

关断电压：-4V（扼制串扰，匹配推选值-4~0V）

栅极电阻：2.2Ω（优化开关损耗，参考Fig.14测试条目）

国产SiC碳化硅MOSFET厂商BASiC基本股份针对SiC碳化硅MOSFET多种愚弄场景研发推外出极驱动芯片，可妥贴不同的功率器件和末端愚弄。BASiC基本股份的门极驱动芯片包括庇荫驱动芯片和低边驱动芯片，绝缘最大浪涌耐压可达8000V，驱动峰值电流高达正负15A，可复古耐压1700V以内功率器件的门极驱动需求。

国产SiC碳化硅MOSFET厂商BASiC基本股份低边驱动芯片不错泛泛愚弄于PFC、DCDC、同步整流，反激等鸿沟的低边功率器件的驱动或在变压器庇荫驱动顶用于驱动变压器，适配系统功率从百瓦级到几十千瓦不等。

国产SiC碳化硅MOSFET厂商BASiC基本股份推出正激 DCDC 开关电源芯片BTP1521P,BTP1521F，该芯片集成上电软启动功能、过温保护功能，输出功率可达6W。芯片使命频率通过OSC 脚设定，最高使命频率可达1.5MHz，相等恰当给庇荫驱动芯片副边电源供电。

对SiC碳化硅MOSFET单管及模块+18V/-4V驱动电压的需求，国产SiC碳化硅MOSFET厂商BASiC基本股份提供自研电源IC BTP1521P系列和配套的变压器以及驱动IC BTL27524约略庇荫驱动BTD5350MCWR(复古米勒钳位)。

保护功能：

DESAT保护（反馈时候

Vgs负压关断防误导通

米勒钳位（扼制Cgd耦合）

(2) 热治理系统

散热遐想：

热界面材料：导热硅脂（2W/mK，厚度50μm）

热阻缱绻：

Rth(j−c)=0.09K/W（模块） + WRth(c−h)=0.10K/W（界面） → 需选Rth(h−a)≤0.15K/W散热器

散热器温度：≤80℃（保证结温

温度监控：

复用模块内置NTC（5kΩ @25℃，B=3375），及时改革载频与功率限值

(3) 功率回路优化

低感遐想：

叠层母线排（寄生电感

开尔文源极聚拢（裁减驱动回路侵扰）

领受电路：

RC缓冲（扼制VDSVDS过冲，参考Fig.17 RBSOA弧线）

直流母线薄膜电容（≥2μF/A，低ESR）

3. SiC特质愚弄上风

高频启动：开关频率40kHz（硅基IGBT的3-5倍）

开关损耗裁减60%（参考Fig.13：Eon+Eoff=1.8mJ+1.7mJ@240A）

磁性元件体积缩减40%

体二极管零反向复原（Fig.4数据）：

免外置续流二极管

裁减死区时候至200ns（晋升输出电压质地）

成果优化：

导通损耗：Pcond=IRMS2×RDS(on)=2402×8.5mΩ=489.6W（@175℃）

整机峰值成果≥98.5%（光伏+储能混杂款式）

4. 保护战略

保护类型 已毕决策 阈值设定

过流保护 霍尔传感器

过温保护 NTC温度反馈结温>165℃降载

短路保护分级反馈：

- 软关断（

- 硬件顽固di/dt>5A/ns

绝缘保护 加强爬电距离端子-散热器≥11.5mm

5. 机械与安规遐想

结构遐想：

模块装配：压接时刻（40~80N·m螺栓扭矩）

陶瓷基板（Si3N4）抗热应力冲击（>50k次轮回）

安规认证：

加强绝缘：3000Vrms/1min（妥贴IEC 61800-5-1）

爬电距离：>11.5mm（CTI>175）

6. 性能预期

参数倡导值 SiC上风开头

功率密度>3kW/L

高频化减小

无源器件THD（满载）

高开关频率裁减谐波

待机损耗

寿命预期>15年

SiC抗高温老化特质

7. 设立注重事项

栅极回荡扼制：

驱动回路长度

并联铁氧体磁珠（扼制GHz频段谐振）

EMI遐想：

共模滤波器（针对30-100MHz开关噪声）

开关斜率驱逐（dv/dt优化至50V/ns）

固件算法：

基于结温模子的动态降载战略

电板/光伏功率自妥贴调度

本决策充分发扬SiC器件高频、高效、高温启动上风足球体育，适用于100KW,125KW级光伏储能混杂系统，较硅基决策成果晋升2%以上，体积减少35%。
